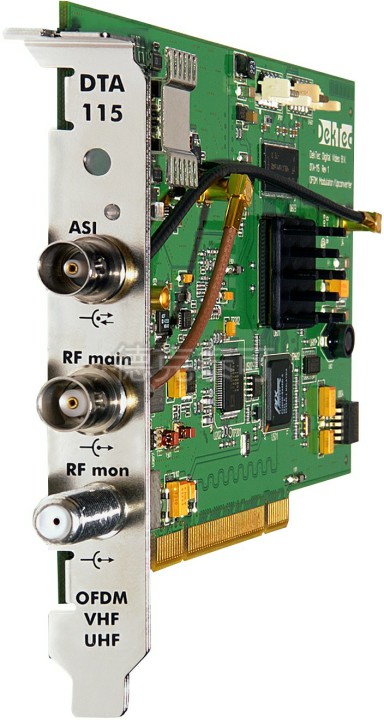

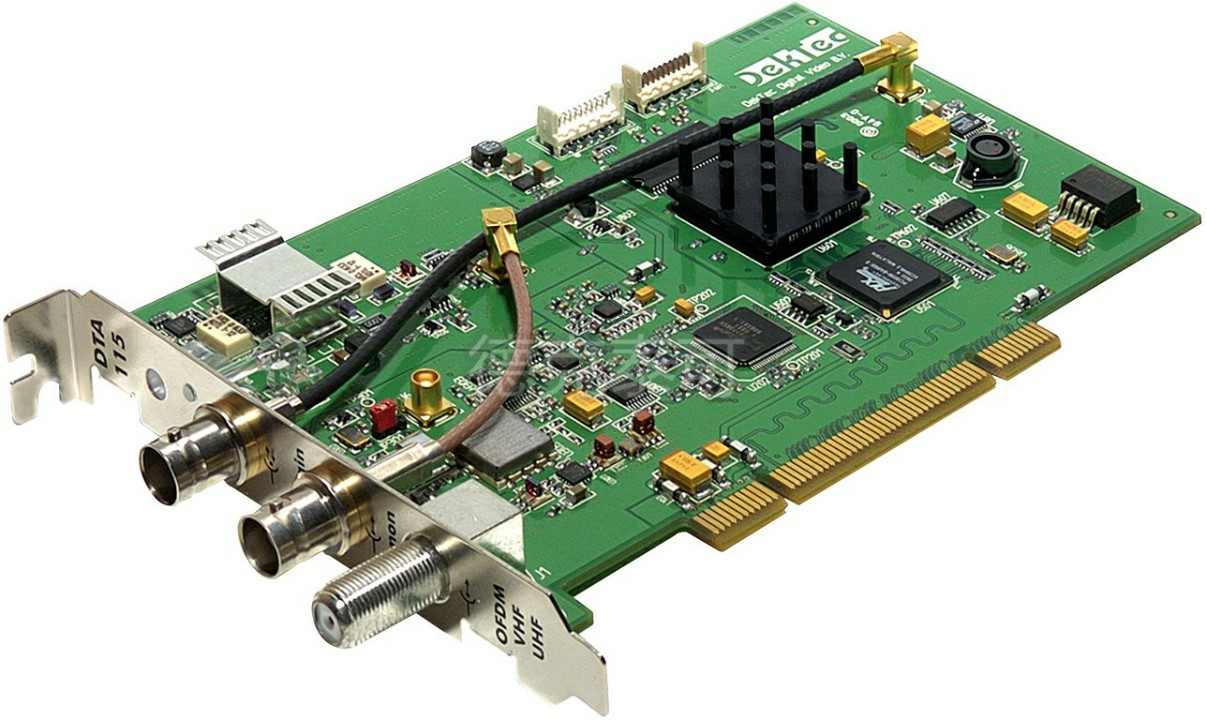

DTA-115
產品型號：DTA-115
產品分類：PCI接口
產品描述：多標準調制卡
內置VHF/UHF捷變器
特點： 兼容ATSC, DTMB, DVB-T/H, ISDB,ATSC-M/H
QAM-A/B/C, DVB-T2/C2, CMMB，DAB 標準
輸出電平動態可調
可獨立控制的雙向ASI接口
兼容多種調制標準: OFDM,QAM,VSB
支持所有調制模式及星座圖
UHF/VHF全頻段輸出: 47~862Mhz
直接12-比特I/Q矢量信號播出
31.5dB動態電平可調,步進0.5dB
可以獨立控制的雙向ASI端口
DTA-Plus(選件):
輸出電平-110dBm ~ +10dBm,步進0.1dB
信道模擬(選件)：白噪聲AWGN與多徑干擾
編程接口DTAPI完全兼容公司的其它數字視頻播出卡
|
項目
|
規格
|
|
輸出頻率
|
47~862Mhz ±1ppm
|
|
帶寬支持
|
5/6/7/8Mhz
|
|
MER(OFDM調制誤碼率)
|
≈40dB
|
|
RF主輸出
|
連接頭
|
BNC，50Ω
|
|
插入損耗
|
≥15dB(47~862Mhz)
|
|
輸出電平(QAM)
|
-31.5 ~ 0dBm ± 1dB
|
|
輸出電平(OFDM)
|
-34.5 ~ -3dBm ± 1dB
|
|
相位噪音
|
< -90dBc @10Khz
|
|
帶外抑制
|
>50dB(47~862Mhz)
|
|
RF監視
輸出
|
連接頭
|
75Ω,F
|
|
插入損耗
|
≥15dB(47~862Mhz)
|
|
輸出電平(QAM)
|
-27.5 dBm ± 2dB
|
|
輸出電平(OFDM)
|
-30.5 dBm ± 2dB
|
|
DVB-ASI
|
連接頭
|
BNC，75Ω
|
|
插入損耗
|
≥15dB(5~270Mhz)
|
|
PCI兼容性
|
r2.2,32-bit,33/66MHz
|
支持標準
|
CMMB*
|
GY/T
220.1-2006
|
|
ATSC VSB
|
ATSC
A53/E
|
|
ADTB/DMB-T**
|
GB20600-2006
|
|
DVB-T/DVB-H
|
EN300
744
|
|
DVB-C
|
EN300
429, J.83 Annex A
|
|
ISDB-T**
|
ARIB
STD-B31
|
|
US QAM/QAM-C
|
J.83
Annex B/C
|
|
IQ**
|
直接IQ矢量輸出
|
|
DVB-T2*
|
EN
302 755
|
|
DVB-C2*
|
EN
302 769
|
* 可選項
CMMB,DTMB,DVB-T/H/T2/C/C2,ATSC,DAB,QAM-B/C,ISDB-T，ATSC-M/H標準信號發生器
從ASI輸入實時碼流,替代專業調制器
RF 輸出可以作OEM應用
|
DTA-115-SP
|
多標準調制卡，含播放軟件
|
|
DTC-370-ISDB
|
ISDB-T選項
|
|
DTC-374-DTMB
|
DTMB選項
|
|
DTC-375-CMMB
|
CMMB選項
|
|
DTC-378-T2
|
DVB-T2選項
|
|
DTC-379-C2
|
DVB-C2選項
|
|
DTC-305-CM
|
信道模擬選項
|
